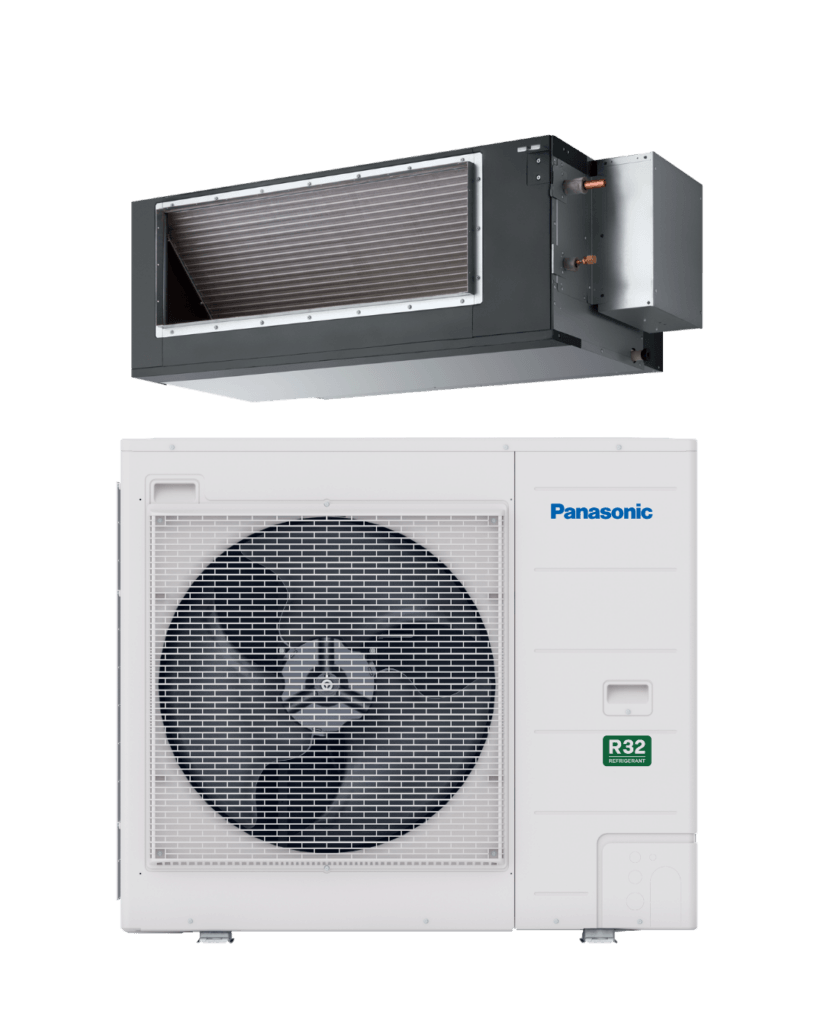

Panasonic PACi Kanalklimagerät für Hallen und Industrieräume
Komplettpaket inkl. Montage
Produktbeschreibung
Im angebotenen Komplettpaket sind die angeführten Klimageräte einschließlich fachgerechter Montage und Inbetriebnahme enthalten. Das leistungsstarke Panasonic PACi-Klimasystem ist die ideale Lösung zur zuverlässigen Kühlung und Beheizung von Hallen, Industrieräumen und großen Gewerbeflächen. Mit einer Nennkühlleistung von 19,5 kW sorgt das System ganzjährig für ein stabiles Arbeitsklima – auch bei extremen Außentemperaturen.

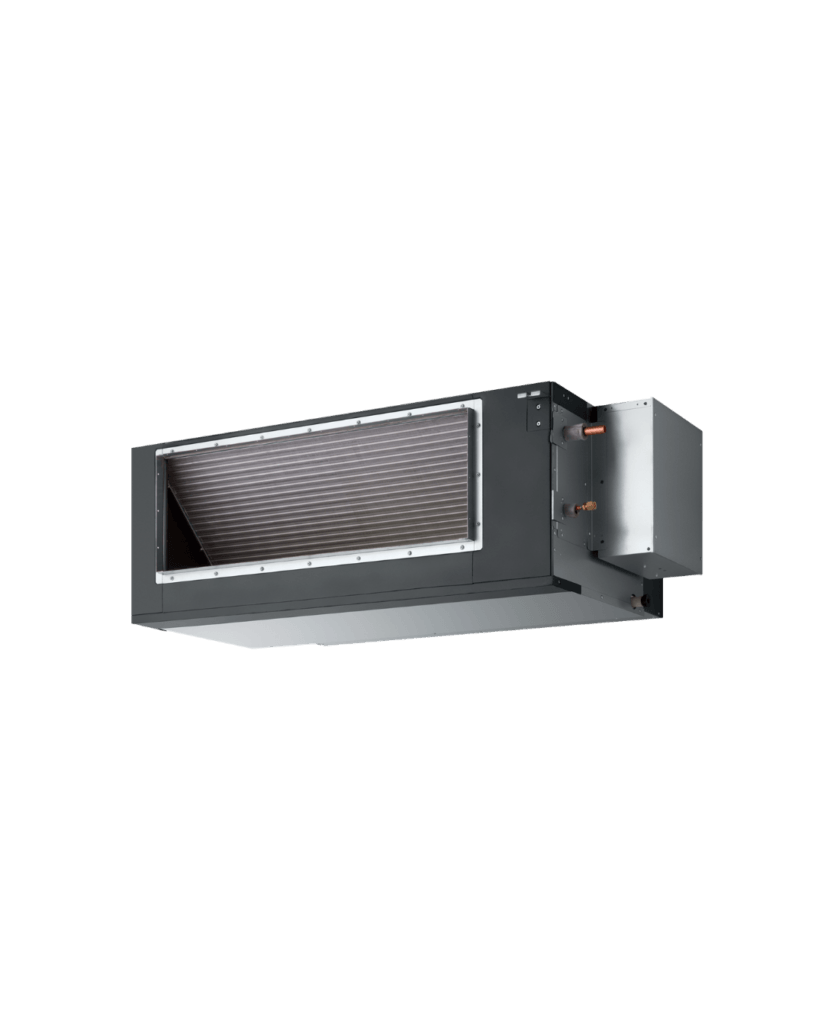

Innengerät:
Das Panasonic PACi Kanalgerät S-200PE3E5 ist eine kompakte und leichte Industrieausführung aus verzinktem Stahlblech mit schall- und wärmedämmender Auskleidung. Zwei besonders geräuscharme, direkt angetriebene und elektronisch gesteuerte Radialventilatoren versorgen den angeschlossenen Luftkanal mit hohem Volumenstrom. Das Gerät ist speziell für Anwendungen mit festem rechteckigem Luftkanalanschluss ausgelegt und ermöglicht durch eine einstellbare externe statische Pressung von bis zu 180 Pa auch die Überwindung längerer Kanalstrecken in großen Hallenbereichen. Die Regelung der Kühl- und Heizleistung erfolgt bedarfsabhängig und R32-optimiert über eine mikroprozessorgesteuerte PID-Regelung mit Selbstdiagnose-Funktion. Die Bedienung erfolgt über die optionale Kabel-Fernbedienung CZ-RTC5B oder über übergeordnete Steuer- und Gebäudeleittechniksysteme via P-Link-Bussystem. Ein optionales WLAN-Interface (CZ-CAPWFC2) ermöglicht die Steuerung per Panasonic Comfort Cloud App.

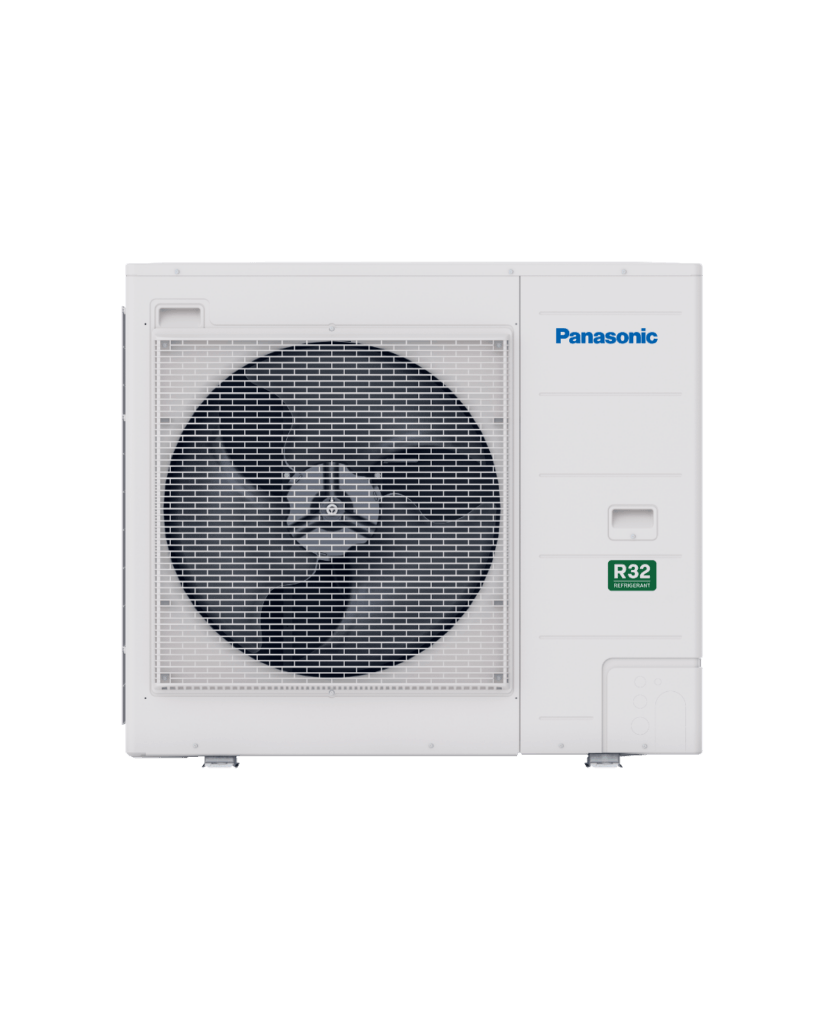

Außengerät – Modell U-200PZH4E8:
Das Außengerät arbeitet mit dem umweltschonenden Kältemittel R32 und ist für den Betrieb mit dreiphasiger Netzversorgung (380–415 V) ausgelegt. Es zeichnet sich durch einen sehr weiten Außentemperatur-Betriebsbereich aus: Kühlbetrieb ist bis -15 °C, Heizbetrieb bis +35 °C Außentemperatur gewährleistet – ideal für den ganzjährigen Einsatz in Hallen mit großen Temperaturschwankungen. Das wetterfeste Gehäuse beherbergt einen invertergesteuerten Rollkolbenverdichter sowie einen leistungsstarken Axialventilator für hohen Volumenstrom.
Technische Daten
| Hersteller | Panasonic |
| Innengerät | S-200PE3E5 |
| Außengerät | U-200PZH4E8 |
| Nennkühlleistung (min. – max.) | 19,5 kW (5,7 – 20,0) |
| Nenn-EER (min. – max.) | 3,20 (2,78 – 4,60) |
| Jahres-Raumkühlungs-Energieeffizienz (ηsc) | 237,8 % |
| Auslegungslast Kühlen | 19,0 kW |
| Nennleistungsaufnahme Kühlen (min. – max.) | 5,93 kW (1,24 – 7,20) |
| Nennheizleistung (min. – max.) | 22,4 kW (5,0 – 24,5) |
| Heizleistung bei -15 °C | 16,8 kW |
| Nenn-COP (min. – max.) | 3,55 (3,27 – 4,76) |
| Jahres-Raumheizungs-Energieeffizienz (ηhc) | 146,0 % |
| Auslegungslast Heizen bei -10 °C | 16,0 kW |
| Nennleistungsaufnahme Heizen (min. – max.) | 6,31 kW (1,05 – 7,50) |
| Spannungsversorgung Innengerät | 230 V / 1 Ph / 50 Hz |
| Spannungsversorgung Außengerät | 380–415 V / 3 Ph / 50 Hz |
| Empfohlene Absicherung Außengerät | 30 A |
| Externe statische Pressung (einstellbar) | 75 Pa (120 / 180 Pa) |
| Luftmenge Innengerät (niedrig / mittel / hoch) | 3.180 / 3.780 / 4.320 m³/h |
| Leistungsaufnahme Innengerät (Kühlen / Heizen) | 305 / 305 W |
| Schalldruckpegel Innengerät (niedrig / hoch) | 59 / 61 dB(A) |
| Abmessungen Innengerät (H x B x T) | 486 x 1.456 x 915 mm |
| Nettogewicht Innengerät | 100 kg |
| Kondensatanschluss | 32 mm (Außendurchmesser) |
| Luftmenge Außengerät (Kühlen / Heizen) | 6.960 / 8.160 m³/h |
| Schalldruckpegel Außengerät (hoch) | Kühlen: 57 dB(A) / Heizen: 61 dB(A) |
| Schallleistungspegel Außengerät (hoch) | Kühlen: 76 dB(A) / Heizen: 80 dB(A) |
| Abmessungen Außengerät (H x B x T) | 996 x 1.140 x 460 mm |
| Nettogewicht Außengerät | 109 kg |
| Leitungsanschlüsse | Flüssigkeitsleitung: 12,7 mm (1/2 Zoll), Sauggasleitung: 22,22 mm (7/8 Zoll) |
| Leitungslänge (min. – max.) | 5 – 100 m |
| Höhenunterschied IG/AG (max.) | 30 m |
| Vorgefüllte Leitungslänge | 30 m |
| Zusätzliche Kältemittelfüllmenge | 80 g/m |
| Vorgefüllte Kältemittelmenge (R32) / CO₂-Äquivalent | 4,8 kg / 3,24 t |
| Außentemperatur-Grenzwerte | Kühlen: -15 bis +52 °C, Heizen: -20 bis +35 °C |
Ihre Berater am Standort Linz und Wien:
Unser Wiesmayr-Team besteht aus Spezialisten für Klima- und Kältetechnik und bringt fundiertes technisches Know-how sowie langjährige Praxiserfahrung mit. Wir betreuen Projekte vom ersten Konzept bis zur Umsetzung und finden dabei auch für komplexe Anforderungen die passende Lösung.
Wiesmayr Filiale Linz
Franzosenhausweg 49a
A 4030 Linz
Wiesmayr Filiale Wien
IZ-NÖ-Süd, Straße 16 Obj. 69
A 2355 Wr. Neudorf
Anmerkungen
*Montage-Richtpreis gelten für:
Wien | Niederösterreich | Burgenland | Oberösterreich | Steiermark | Salzburg
Voraussetzung für die Ausführung zum Paketpreis ist die technische Eignung der örtlichen Gegebenheiten. Sollten vor Ort zusätzliche Leistungen erforderlich sein, werden diese nach vorheriger Abstimmung gesondert angeboten.
Nicht im Paketpreis enthalten sind:
- Elektroinstallationen und elektrische Zuleitungen (inkl. dreiphasiger Netzanschluss 380–415 V)
- Luftkanäle, Luftauslässe und Kanalzubehör
- Kondensatpumpen
- Sanitär- und Installateurarbeiten
- Trockenbau-, Maler-, Verputz- und Wiederherstellungsarbeiten
- Dachdurchführungen jeglicher Art
- Kernbohrungen
- Stemmarbeiten
- Spenglerarbeiten
- Gerüst-, Hebebühnen- oder Kraneinsätze
- Brandschutzmaßnahmen und Brandschutzdurchführungen
- Kondensatpumpen oder aufwendige Kondensatableitungen (sofern nicht ausdrücklich angeführt)
- Zusätzliche Leitungswege über die im jeweiligen Paket definierte Leitungslänge hinaus
- Sonstige bauliche oder behördliche Anforderungen
